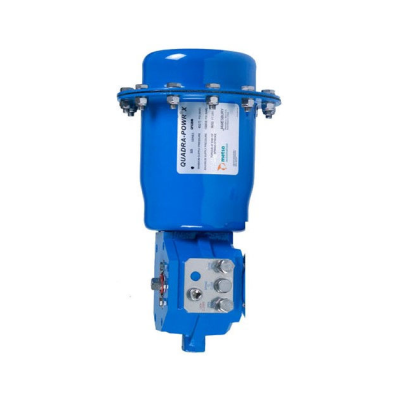

Usos comunes: Automatización de válvulas. Control remoto de procesos.

Características:

1. Eléctricos, neumáticos o hidráulicos
2. Indicadores de posición
3. Sistemas de seguridad (fail-safe)

Variaciones:

• Lineales
• Rotativos
• Con retorno por resorte

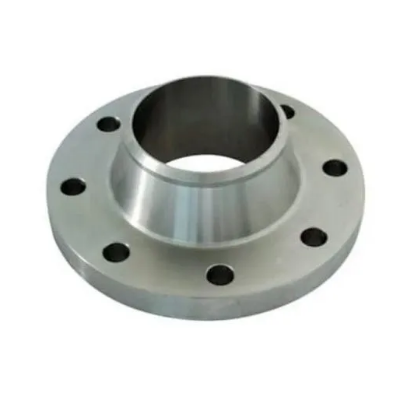

Usos comunes: Conexión desmontable entre tuberías, válvulas y equipos. Facilitan mantenimiento y montaje.

Características:

1. Permiten sellado hermético con empaques
2. Variedad de estándares: ANSI, DIN, API
3. Pueden ser soldadas, roscadas o deslizadas

Variaciones:

• Brida ciega (Blind flange)
• Brida de cuello para soldar (Welding neck)
• Brida deslizante (Slip-on)
• Brida roscada (Threaded)
• Brida de unión (Lap joint)

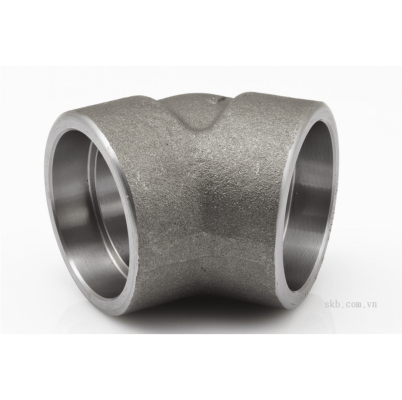

Usos comunes: Cambiar la dirección del flujo (comúnmente 45° o 90°). Instalaciones donde el espacio es limitado.

Características:

1. Alta resistencia mecánica
2. Disponibles en soldadura a tope, roscados o con extremos biselados
3. Fabricados en acero al carbono, inoxidable, aleado

Variaciones:

• Codo 90° estándar
• Codo 45°
• Codo largo radio (long radius)
• Codo corto radio (short radius)

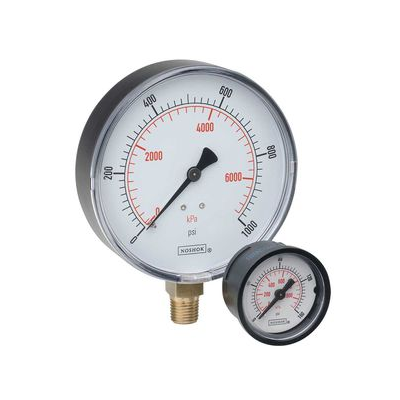

Usos comunes: Medición de presión en sistemas hidráulicos, neumáticos y de proceso. Seguridad y monitoreo.

Características:

1. Escalas variadas (psi, bar, etc.)
2. Carátula analógica o digital
3. Relleno de glicerina para amortiguación

Variaciones:

• Bourdon
• Diferencial
• Cápsula
• Con glicerina

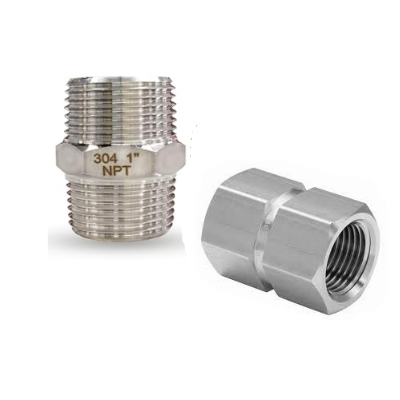

Usos comunes: Extensión o conexión entre accesorios o válvulas. Transición entre roscas o extremos.

Características:

1. Piezas cortas de tubería con rosca en ambos extremos
2. Fabricados en acero al carbono o inoxidable

Variaciones:

• Nipple recto
• Nipple reducido
• Manguito roscado
• Manguito soldado

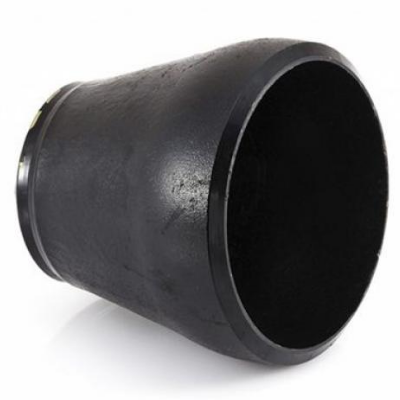

Usos comunes: Adaptar tuberías de diferentes diámetros. Controlar velocidad y presión del flujo.

Características:

1. Diseño cónico para minimizar turbulencias
2. Soldadura a tope o roscados
3. Fabricados en acero al carbono, inoxidable, aleado

Variaciones:

• Reducción concéntrica
• Reducción excéntrica (ideal para evitar acumulación de líquidos)

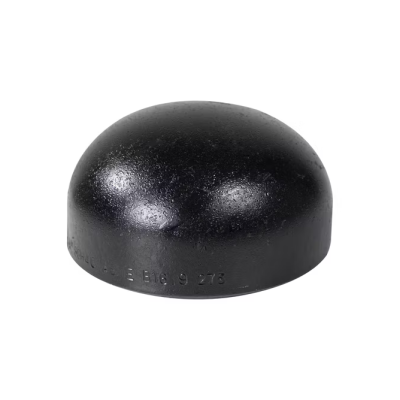

Usos comunes: Cierre de extremos de tuberías. Pruebas de presión o finalización de líneas.

Características:

1. Diseño simple y robusto
2. Se sueldan o roscan
3. Alta resistencia a presión

Variaciones:

• Tapa hemisférica
• Tapa plana
• Tapa roscada

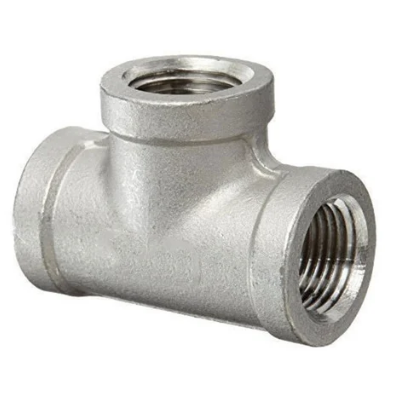

Usos comunes: Dividir o combinar el flujo en tres direcciones. Muy comunes en redes de distribución.

Características:

1. Pueden ser iguales o reducidas
2. Fáciles de instalar y soldar
3. Alta resistencia a presión y temperatura

Variaciones:

• Tee igual (Equal Tee)
• Tee reducida (Reducing Tee)
• Tee barred (con deflector interno para control de flujo)

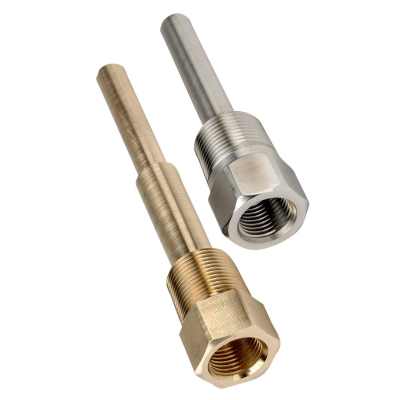

Usos comunes: Protección de sensores de temperatura. Instalación segura en tuberías presurizadas.

Características:

1. Tubo metálico que aísla el sensor del medio
2. Facilita mantenimiento sin detener el proceso
3. Materiales: acero inoxidable, monel, hastelloy

Variaciones:

• Recto, cónico, escalonado
• Con rosca, brida o soldadura
• Según norma ASME PTC 19.3 TW-2016

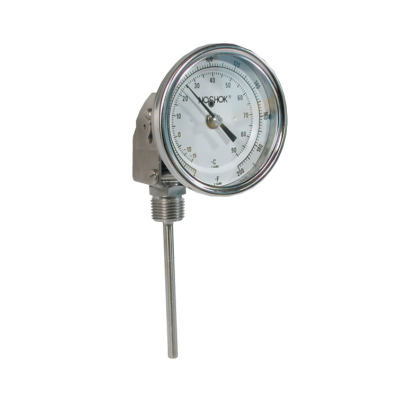

Usos comunes: Medición de temperatura en procesos térmicos. Control de condiciones operativas.

Características:

1. Escalas en °C, °F
2. Lectura directa o remota
3. Materiales resistentes a medios agresivos

Variaciones:

• Bimetálicos (industria general)
• De gas o líquido (alta precisión)
• Digitales (con sensores tipo RTD o termopar)

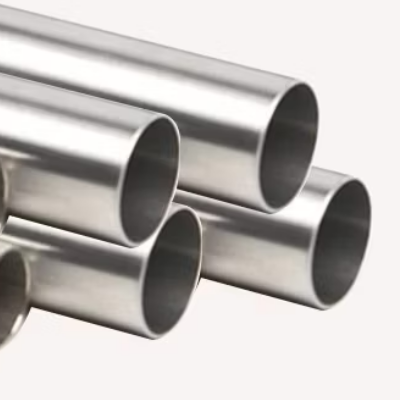

Usos comunes: Instalaciones de agua potable. Sistemas de drenaje y ventilación. Redes contra incendio. Construcción civil y estructuras metálicas.

Características:

1. Recubrimiento de zinc para protección contra la corrosión
2. Fácil instalación
3. No recomendada para altas temperaturas

Variaciones:

• Galvanizado en caliente
• Galvanizado electroquímico

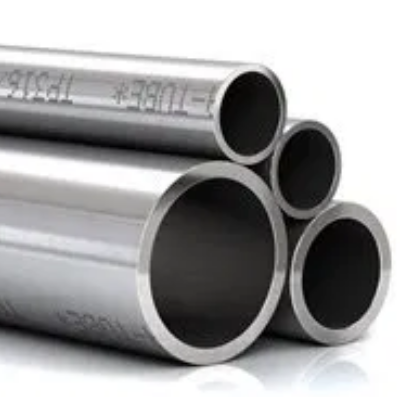

Usos comunes: Procesos químicos y farmacéuticos. Industria alimenticia. Sistemas sanitarios y de agua potable. Ambientes marinos y corrosivos.

Características:

1. Excelente resistencia a la corrosión
2. Alta durabilidad y estética
3. Disponible en múltiples aleaciones
4. Más costosa que el acero al carbono

Variaciones:

• AISI 304: Uso general
• AISI 316: Alta resistencia química y salina
• Dúplex/Súper Dúplex: Alta resistencia mecánica y química

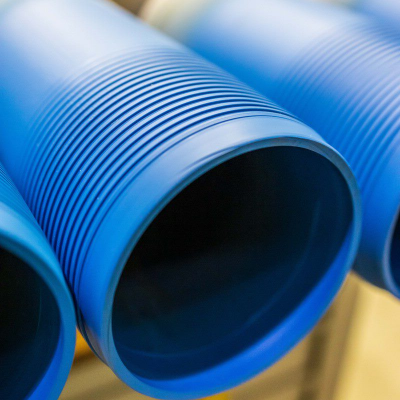

Usos comunes: Transporte de agua cruda o tratada. Líneas de productos químicos. Sistemas de alcantarillado industrial. Oleoductos y gasoductos en ambientes corrosivos.

Características:

1. Protección contra corrosión interna
2. Mejora la vida útil en ambientes agresivos
3. Puede incluir recubrimientos epóxicos, cementicios o liners plásticos

Variaciones:

• Epóxico
• Cementicio
• Liner plástico (HDPE, PTFE, etc.)

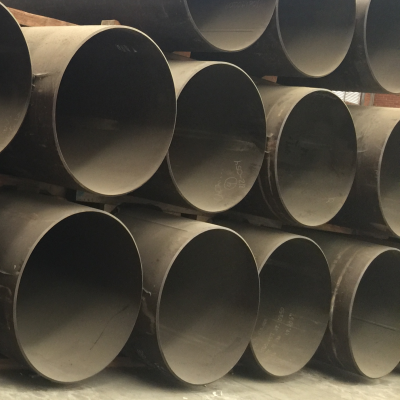

Usos comunes: Líneas de vapor y agua caliente. Sistemas de aire comprimido. Transporte de petróleo y gas. Plantas industriales y refinerías.

Características:

1. Alta resistencia mecánica
2. Buena soldabilidad
3. Económica y versátil
4. Requiere protección contra la corrosión en ambientes agresivos

Variaciones:

• ASTM A106: Para altas temperaturas
• ASTM A53: Uso general
• API 5L: Transporte de petróleo y gas

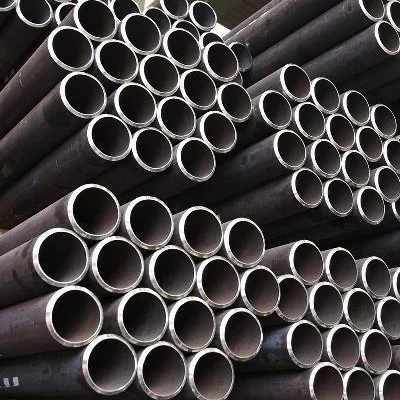

Usos comunes: Plantas termoeléctricas. Calderas industriales. Intercambiadores de calor. Procesos petroquímicos.

Características:

1. Composición con elementos como cromo, molibdeno, níquel
2. Alta resistencia a presión y temperatura
3. Requiere soldadura especializada

Variaciones:

• ASTM A335: Para alta temperatura
• ASTM A213: Para calderas y condensadores

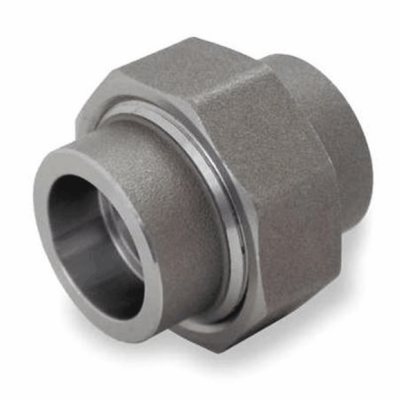

Usos comunes: Conexión rápida y desmontable entre dos tramos de tubería. Ideal para mantenimiento frecuente.

Características:

1. Compuestas por tres partes: cuerpo, tuerca y extremo roscado
2. Fáciles de instalar y desmontar
3. Usadas en sistemas de baja y media presión

Variaciones:

• Unión roscada
• Unión soldada
• Unión de transición (entre materiales distintos)

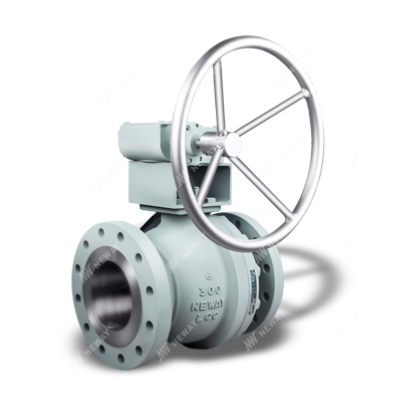

Usos comunes: Sistemas que requieren apertura/cierre rápido.

Características:

1. Operación rápida (1/4 de vuelta)
2. Excelente sellado incluso en altas presiones
3. Bajo mantenimiento
4. Adecuada para líquidos, gases y vapor
5. Puede tener paso total o reducido

Variaciones:

• Tipo Flotante (Floating Ball) - La bola no está fijada, se mantiene por presión entre los asientos
• Tipo Muñón (Trunnion Mounted Ball) - Bola soportada por ejes en ambos extremos. Ideal para alta presión y grandes diámetros
• Tipo Paso Total (Full Port) - Diámetro interno igual al de la tubería. Sin pérdida de carga
• Tipo Paso Reducido (Reduced Port) - Diámetro interno menor al de la tubería. Más compacta y económica
• Tipo 3 vías / 4 vías (Multi-Port) - Configuración en "L" o "T". Permite desvío, mezcla o distribución de flujo

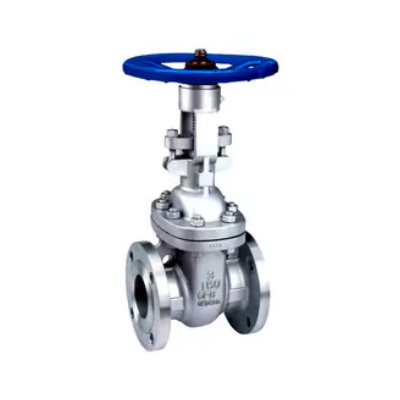

Usos comunes: Líneas de flujo que requieren apertura/cierre total.

Características:

1. Diseño simple y robusto
2. Ideal para flujo recto sin restricciones
3. No se recomienda para regulación de flujo
4. Cierre hermético
5. Disponible en acero al carbono, inoxidable y aleaciones especiales

Variaciones:

• Tipo Compuerta Sólida (Solid Wedge) - Diseño simple, buena para servicios generales
• Tipo Compuerta Flexible (Flexible Wedge) - Mejora el sellado en condiciones térmicas variables
• Tipo Compuerta Dividida (Split Wedge) - Reduce el riesgo de atascos por expansión térmica
• Tipo Compuerta Paralela (Parallel Slide) - Ideal para vapor a alta presión
• Tipo Vástago Ascendente/No Ascendente

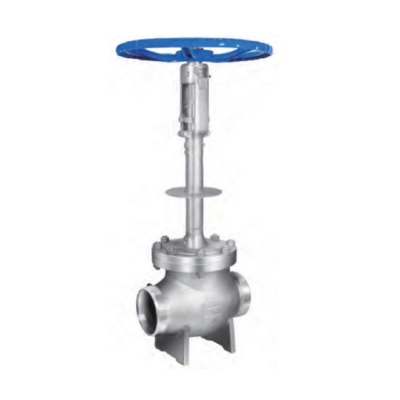

Usos comunes: Regulación de flujo en procesos industriales.

Características:

1. Precisa para controlar el caudal
2. Mayor caída de presión que otras válvulas
3. Diseño interno que permite regulación fina
4. Fácil mantenimiento del asiento y disco
5. No recomendada para apertura/cierre rápido

Variaciones:

• Tipo Ángulo (Angle Type) - Entrada y salida en ángulo de 90°
• Tipo Z (Standard Pattern) - Flujo en forma de "Z", buena para regulación
• Tipo Y (Y-Pattern) - Menor pérdida de carga, más eficiente
• Tipo Asiento Inclinado - Mejora el control de flujo y reduce turbulencias

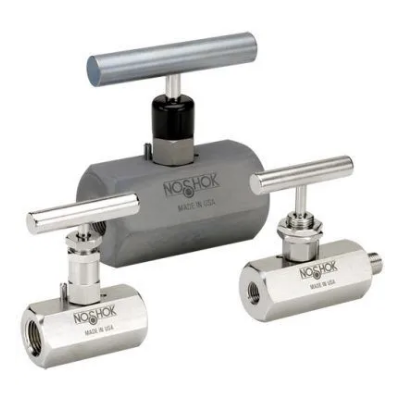

Usos comunes: Control preciso de flujo en líneas de proceso. Aislamiento de instrumentos (manómetros, transmisores). Purga, muestreo o calibración de sistemas.

Características:

1. Tamaños pequeños (1/4" a 1")
2. Alta precisión y confiabilidad
3. Materiales resistentes a la corrosión (acero inoxidable, monel, hastelloy)
4. Conexiones roscadas, de compresión o soldadas

Variaciones:

• Válvula de aguja (needle valve): control fino de flujo
• Válvula de bola miniatura: apertura/cierre rápido
• Válvula de diafragma: para gases o fluidos corrosivos
• Válvula manifold: múltiples válvulas en un solo bloque

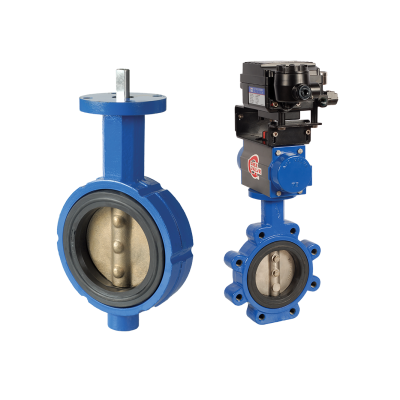

Usos comunes: Grandes diámetros y sistemas de baja presión.

Características:

1. Ligera y compacta
2. Operación rápida (1/4 de vuelta)
3. Buena para aplicaciones de baja presión
4. Menor costo comparado con otras válvulas
5. No ideal para sellado hermético en alta presión

Variaciones:

• Tipo Concéntrica (Centric) - Disco centrado, para baja presión
• Tipo Excéntrica (Double/Triple Offset) - Mejor sellado, adecuada para alta presión y temperatura
• Tipo Galleta (Wafer) - Se instala entre bridas, ligera y económica
• Tipo Lug - Permite desmontar una línea sin afectar la otra

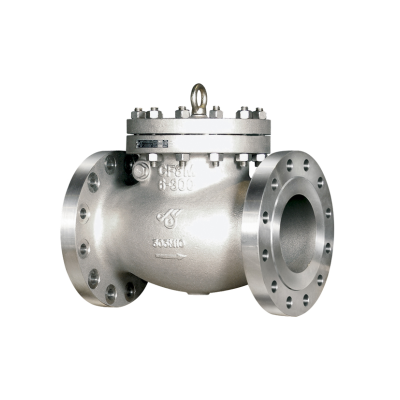

Usos comunes: Prevención de flujo inverso.

Características:

1. Funciona automáticamente sin intervención externa
2. Protege bombas y compresores
3. Disponible en tipo columpio, bola y disco
4. Bajo costo de operación
5. Puede instalarse en posición horizontal o vertical

Variaciones:

• Columpio (Swing Check) - Disco gira como una puerta
• Bola (Ball Check) - Bola que se mueve con el flujo
• Disco (Wafer Check) - Compacta, se instala entre bridas
• Pistón (Piston Check) - Precisa para alta presión
• Doble Disco (Dual Plate) - Diseño ligero y eficiente para grandes diámetros
